灼热丝试验仪温度不稳?先从加热丝与传感器查起

更新时间:2025-09-09      浏览次数:26

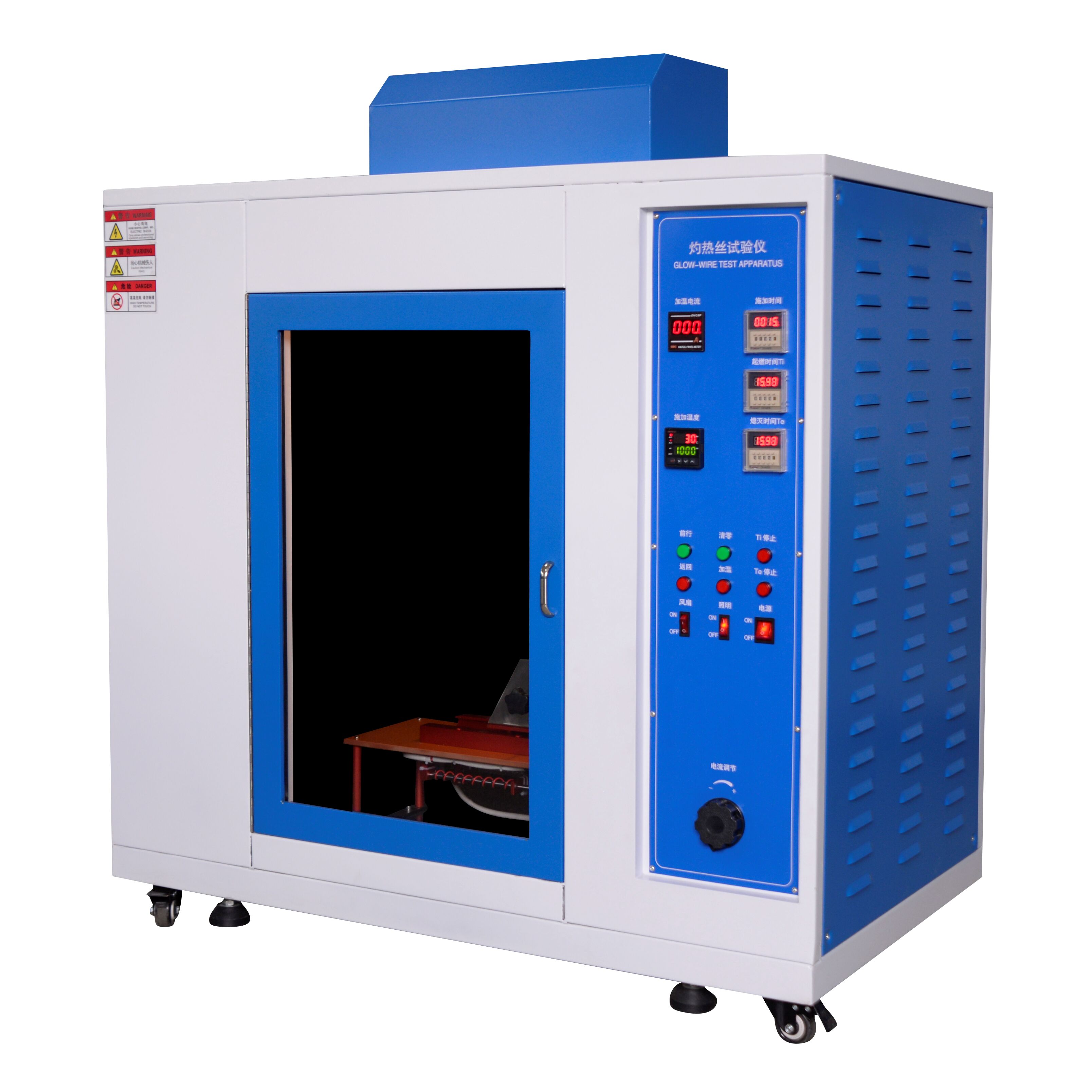

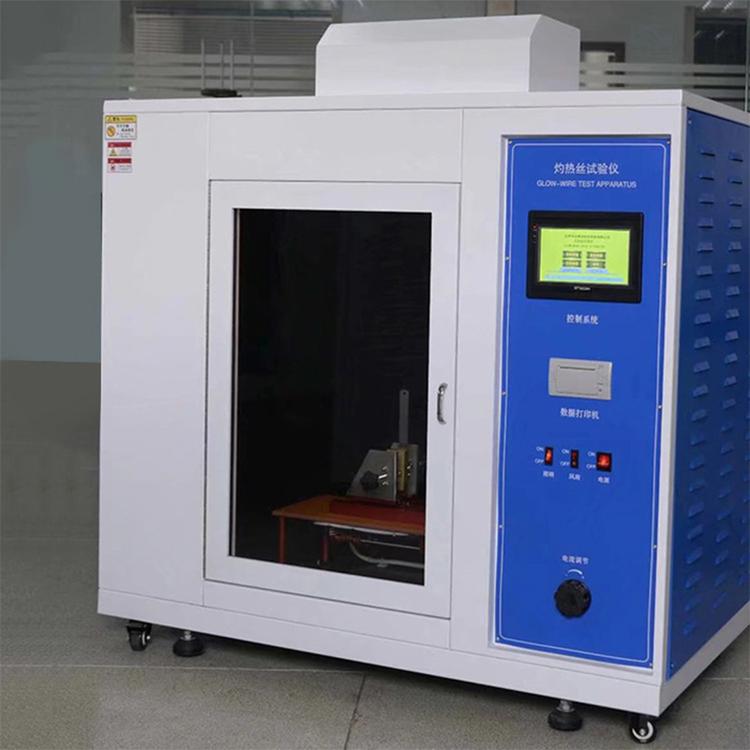

灼热丝试验仪作为检测材料耐燃性能的核心设备,温度稳定性直接决定测试数据的准确性与合规性。若出现温度波动、无法恒定在设定值(如标准要求的 550℃、650℃、750℃等),需优先从加热丝温度传感器两大核心部件入手排查,结合电路与机械结构逐步定位问题。

一、先查加热丝:温度输出的 “源头" 故障排查

加热丝是灼热丝试验仪产生高温的核心元件,其老化、接触不良或选型不当,会直接导致温度供给不稳定。可按以下步骤排查:

1. 直观检查加热丝物理状态

  • 看外观:断电后拆下加热丝组件,观察是否有局部熔断、氧化变脆、表面剥落现象。若加热丝出现 “鼓包" 或断点,会导致通电时局部发热不均,引发温度波动;若表面覆盖厚层氧化皮,会阻碍热量传导,使实际温度低于设定值。

  • 测电阻:用万用表 “电阻档" 测量加热丝两端阻值,对比设备说明书的标准阻值范围(如常见的 10-50Ω,具体依机型而定)。若阻值偏差超过 ±10%,说明加热丝已老化(阻值变大)或内部短路(阻值变小),需更换同规格加热丝(注意匹配材质,如镍铬合金丝、铁铬铝丝,避免混用导致功率不匹配)。

2. 检查加热丝连接与供电

  • 接线端子:查看加热丝与电源线的连接端子是否松动、氧化生锈。若端子接触不良,会导致通电时 “虚接",出现电流忽大忽小,进而引发温度忽高忽低;可断电后用砂纸打磨端子氧化层,重新拧紧螺丝,确保接触紧密。

  • 功率控制模块:加热丝的供电由温控器或功率模块(如可控硅)调节,若模块故障(如可控硅击穿、继电器触点烧蚀),会导致输出功率不稳定。可通过设备显示屏观察 “实际功率" 数值,若数值频繁跳动且无规律,需排查功率模块是否正常,必要时更换配件。

二、再查温度传感器:温度反馈的 “精准度" 故障排查

温度传感器(多为 K 型热电偶)负责实时采集加热丝温度并反馈给温控系统,若传感器故障,温控系统会因 “误判" 导致温度调控失常。排查重点如下:

1. 传感器自身状态检查

  • 外观与连接:检查传感器探头是否与加热丝 “有效接触"(部分机型需传感器紧贴加热丝表面或插入指定深度),若探头松动、偏移,会导致采集的温度与实际温度偏差过大;同时查看传感器线缆是否有破损、老化,线缆屏蔽层若断裂,可能受电磁干扰导致信号波动。

  • 信号准确性:用 “热电偶校准仪" 模拟标准温度信号(如设定 500℃),接入传感器接口,观察设备显示屏是否显示对应温度。若显示偏差超过 ±5℃(超出标准允许误差),说明传感器已失准,需更换同型号、同分度号的热电偶(如 K 型、E 型,不可混用)。

2. 传感器回路与温控系统排查

  • 接线回路:检查传感器与温控器之间的接线是否正确(区分正负极,如热电偶的 “红正黑负"),若接线反接,会导致温度显示异常(如偏低、跳变);同时排查线路中是否有 “虚焊、断线",可借助万用表测量回路通断,确保信号传输无中断。

  • 温控器参数:若传感器与加热丝均无物理故障,需检查温控器的 “PID 参数"(比例、积分、微分)是否适配。若 PID 参数设置不合理(如比例度过小、积分时间过长),会导致温控系统 “响应滞后"—— 温度超过设定值后才开始降温,或低于设定值后才开始升温,出现持续波动。可参考设备说明书的 “PID 校准步骤",重新优化参数(部分机型支持自动整定 PID)。

三、排查后的验证与注意事项

  1. 空载测试:排除加热丝与传感器故障后,将设备空载运行,设定目标温度(如 750℃),观察温度曲线是否稳定(波动范围应≤±3℃,符合 GB/T 5169.10 或 IEC 60695 标准要求),若曲线平滑无大幅跳动,说明问题已解决。

  2. 安全操作:排查过程中需全程断电(除测量电阻、信号外),避免触电;更换加热丝时需注意型号匹配(如直径、长度、功率),防止因功率不匹配导致电路过载。

  3. 定期维护:为避免温度不稳反复出现,建议每 3 个月检查一次加热丝氧化情况,每 6 个月校准一次温度传感器(可委托第三方计量机构),确保设备长期处于合规状态。

通过以上步骤,可精准定位灼热丝试验仪温度不稳的核心原因,快速解决故障,保障后续阻燃测试数据的准确性与可靠性。
