圆柱 / 方形 / 软包电池通用：电池挤压试验机夹具适配指南

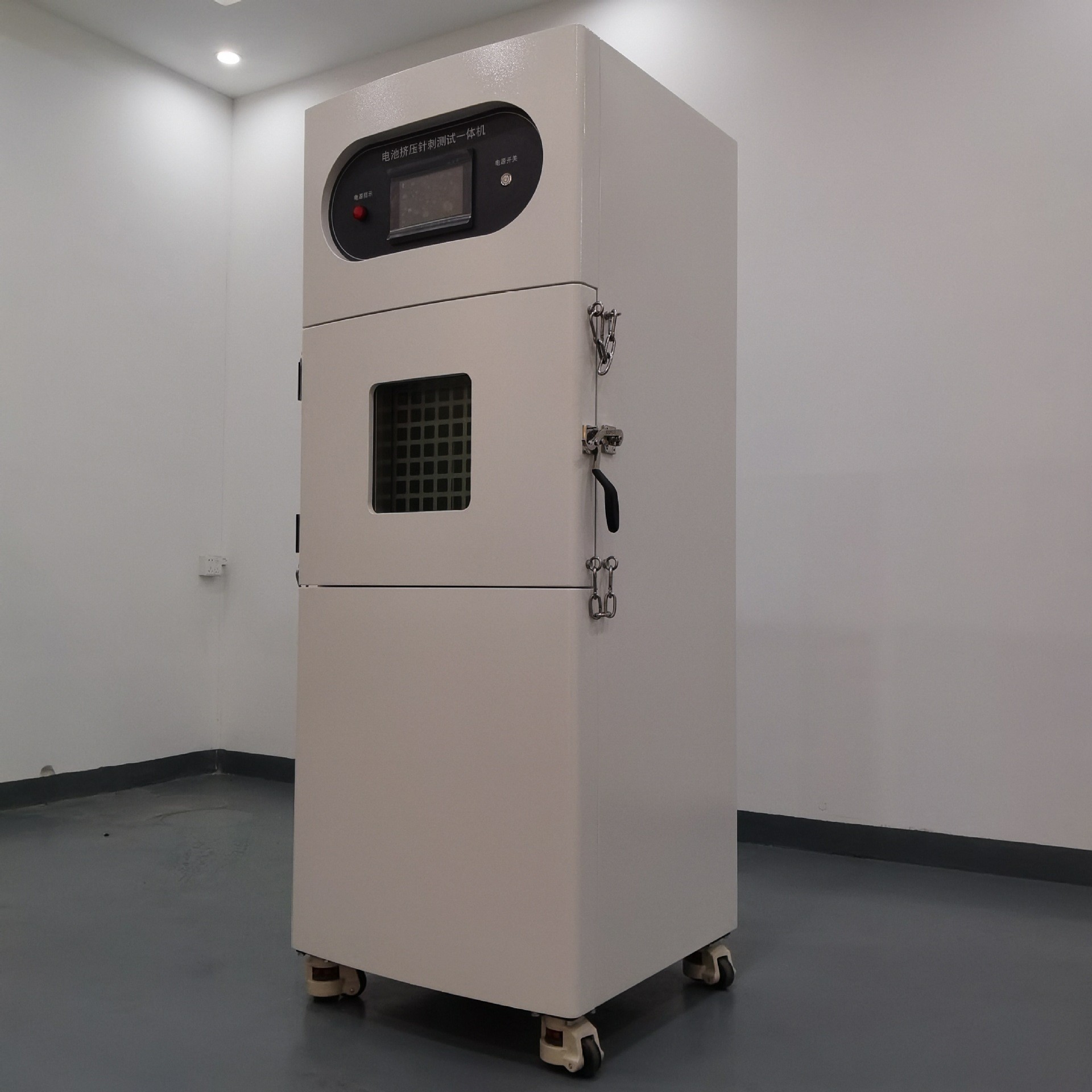

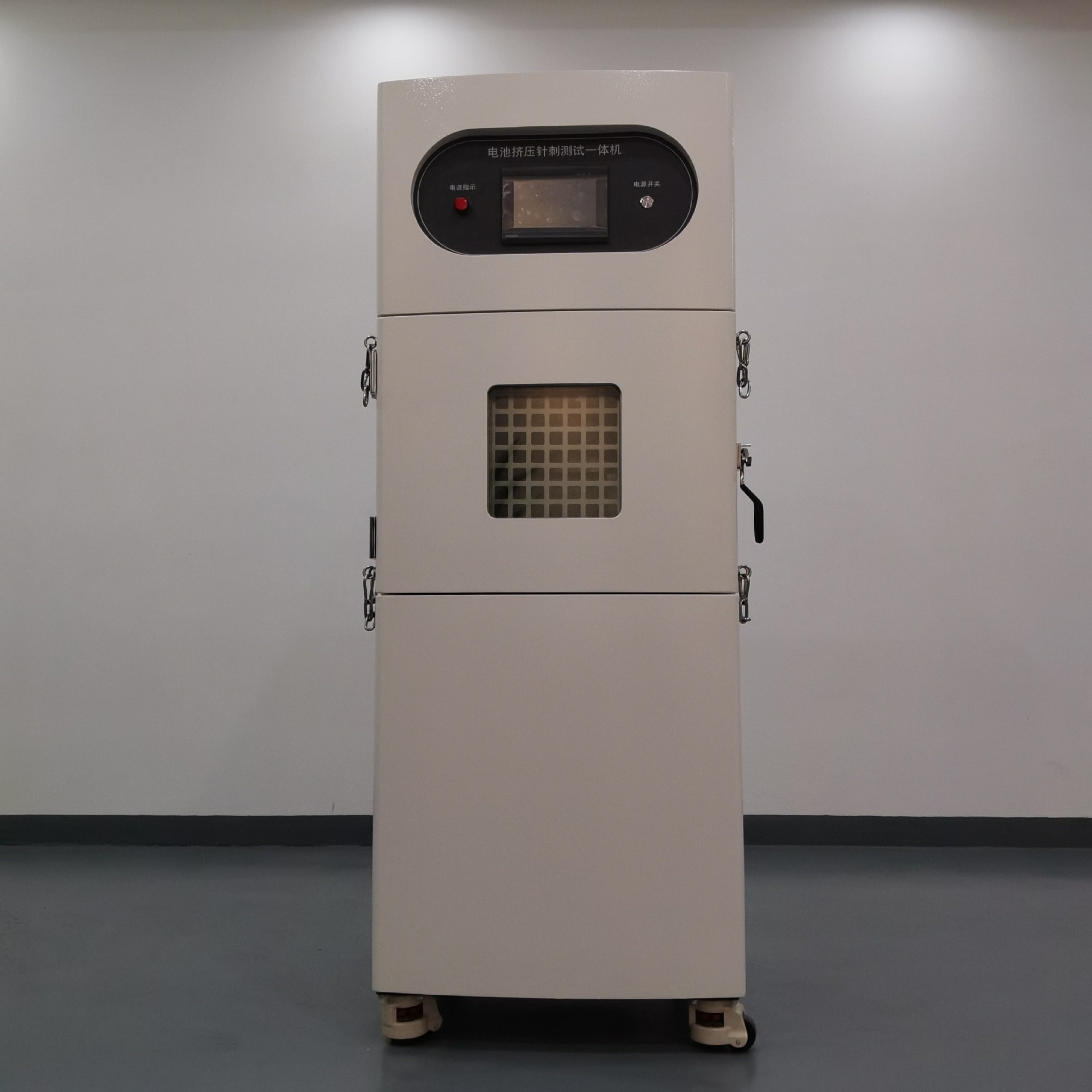

在电池性能测试领域，电池挤压试验机是评估电池安全性能的关键设备。而夹具作为试验机与电池样品间的连接纽带，其适配性直接关乎测试结果的准确性与可靠性。圆柱、方形、软包电池在结构、尺寸、外壳材质上差异显著，如何为不同类型电池精准适配夹具，成为电池研发、生产企业及检测机构的核心诉求。本文将从 “夹具类型解析、适配要点梳理、定制化方案规划" 三个维度，为您提供全面且实操性强的适配攻略。

一、圆柱电池夹具适配：解决 “易滚动、极柱位置多变" 难题

1. 夹具类型推荐

• V 型槽夹具：最为经典的圆柱电池夹具类型。V 型槽设计可紧密贴合圆柱电池侧面，利用两侧槽壁摩擦力有效防止电池滚动。材质上，常选用铝合金（如 6061 铝合金，质轻且强度高）为主体框架，V 型槽内镶嵌硅胶或橡胶垫（邵氏硬度 40-60A，具备良好缓冲与防滑性能）。例如，针对 18650 圆柱电池（直径 18mm、高度 65mm），V 型槽夹角设计为 90°-120°，槽深 3-5mm，确保电池稳固放置。

• 多爪抱箍式夹具：适用于多种直径规格圆柱电池的快速换装测试场景。通过多组可调节抱爪（通常 3-4 爪）环绕电池，向内收紧实现夹持。抱爪材质可选用弹簧钢（如 65Mn 弹簧钢，弹性好、抗疲劳），表面镀镍处理（增强防锈与导电性）。以 21700 圆柱电池（直径 21mm、高度 70mm）为例，抱爪内径设计为 22-23mm，初始状态下抱爪张开直径 30-35mm，便于电池快速放入，收紧后抱紧力可达 50-80N。

2. 适配要点

• 极柱位置匹配：圆柱电池极柱位置分同侧、异侧两种布局。对于极柱同侧电池，夹具需预留极柱避让空间，避免挤压过程中极柱受损；极柱异侧电池，则要确保夹具结构不影响正负极连接，可在夹具上集成导电铜片或探针，精准对接电池极柱，保障测试回路导通。

• 电池高度调整：不同型号圆柱电池高度差异大（如 32140 圆柱电池高度 14mm，60200 圆柱电池高度 200mm）。夹具应具备高度调节功能，常见方式为螺杆升降结构（搭配手轮或电机驱动，调节精度 0.1-1mm），或采用模块化设计，通过增减垫片、调整夹板位置实现高度适配。



•

•

二、方形电池夹具适配：攻克 “尺寸多样、极耳复杂" 挑战

1. 夹具类型推荐

• 框架式可调夹具：由两根平行横梁与两根垂直立柱组成框架结构，横梁上设有可滑动夹块，通过螺杆调节夹块间距，适配不同尺寸方形电池。框架材质多为不锈钢（如 304 不锈钢，耐腐蚀性强），夹块采用硬橡胶或聚氨酯（邵氏硬度 70-80A，缓冲保护电池外壳）。针对常见的方形铝壳动力电池（尺寸范围：长 80-200mm、宽 40-120mm、厚 10-50mm），夹块间距调节范围设计为 50-220mm，夹块宽度 20-30mm，确保对电池稳定夹持。

• 仿形定制夹具：当方形电池外形特殊（如异形边角、不规则凹槽）或对测试精度要求时，仿形夹具优势凸显。利用 3D 打印技术（材料可选高强度光敏树脂），依据电池实际轮廓制作夹具型腔，实现紧密贴合、均匀受力。例如，某款电动汽车用异形方形电池，通过 3D 打印仿形夹具，可精准控制挤压位置与力度，避免应力集中。

2. 适配要点

• 极耳固定与保护：方形电池极耳材质有铝、铜等，形状分条状、片状。夹具需设计专门极耳卡槽或夹片，卡槽尺寸依极耳宽度、厚度定制（如铝极耳宽度 5-20mm、厚度 0.1-0.5mm，卡槽宽度 5.2-20.2mm、深度 0.2-0.6mm），夹片采用软质金属（如紫铜，表面包裹 0.1mm 厚橡胶层），防止极耳夹伤、折断，同时确保良好导电接触。

• 电池定位精准度：方形电池测试时，定位偏差会导致挤压位置偏移，影响测试结果。夹具应配备高精度定位销或定位凹槽，与电池外壳预留定位孔或凸台精准配合，定位精度控制在 ±0.5mm 以内。部分夹具还集成激光定位系统，实时监测电池位置，自动微调夹具姿态。

三、软包电池夹具适配：应对 “外壳脆弱、易变形" 特性

1. 夹具类型推荐

• 气囊式夹具：利用内部充气气囊提供均匀压力，贴合软包电池表面。气囊材质选用高强度氟橡胶（耐电解液腐蚀、耐高温），外部包裹一层不锈钢网（增强结构强度）。当气囊充气后，压力均匀分布在电池表面，避免局部压力过大造成铝塑膜外壳破损。以常见的软包锂电池（厚度 2-10mm）为例，气囊充气压力控制在 0.1-0.3MPa，可实现良好夹持效果。

• 多层缓冲板夹具：由上下两层硬质塑料板（如聚碳酸酯板，具备一定刚性）与中间多层软质缓冲材料（如 EVA 泡棉，厚度 1-3mm）组成。软包电池放置于缓冲材料中间，通过调节上下板间距施加压力。这种夹具结构简单、成本低，对软包电池保护效果好，适用于实验室小批量测试场景。

2. 适配要点

• 低压力夹持：软包电池铝塑膜外壳抗压强度低（一般承受压力＜1MPa），夹具施加压力需精准控制。采用压力传感器实时监测（精度 0.01MPa），结合控制系统（如 PLC 可编程控制器），设定安全压力阈值，一旦压力超阈值立即停止挤压，防止电池损坏。

• 电解液泄漏防护：若软包电池在挤压过程中发生电解液泄漏，可能腐蚀夹具、污染测试环境。夹具应具备防泄漏设计，如在电池放置区域设置凹槽，底部连接导液管，将泄漏电解液引流至收集容器；夹具材质选用耐电解液腐蚀的材料（如 PP 聚丙烯），确保长期稳定使用。

四、夹具定制化方案规划：满足特殊测试需求

1. 高温 / 低温测试环境适配

当电池需在高温（如 80℃-120℃）或低温（如 - 20℃--40℃）环境下进行挤压测试时，夹具材质需具备良好的耐温性能。高温环境可选用高温合金（如 Inconel 600，使用温度可达 1000℃）或陶瓷基复合材料制作关键部件；低温环境则采用低温韧性好的金属材料（如 304L 不锈钢，在 - 196℃仍保持良好韧性），同时对夹具密封、润滑系统进行低温优化，确保在温度下正常工作。

2. 多电池组测试夹具设计

对于电池组挤压测试（如电动汽车用电池模组），需设计多电池组夹具。夹具结构采用模块化拼接，可根据电池组数量、排列方式灵活组装。例如，针对 4 串 2 并的方形电池模组，设计由多个独立夹块单元组成的夹具框架，每个夹块单元对应一个电池，通过统一的螺杆或液压系统同步施加压力，保证各电池受力均匀。同时，夹具需考虑电池组间电气绝缘，在夹块与电池组接触部位采用绝缘材料（如聚四氟乙烯）进行隔离。

通过上述对圆柱、方形、软包电池夹具适配攻略的详细解读，您可根据自身电池测试需求，精准选择或定制合适夹具，提升电池挤压测试的准确性与效率，为电池研发、生产提供坚实技术支撑。
