无转子硫化仪故障排查：扭矩漂移与温度不稳的解决技巧

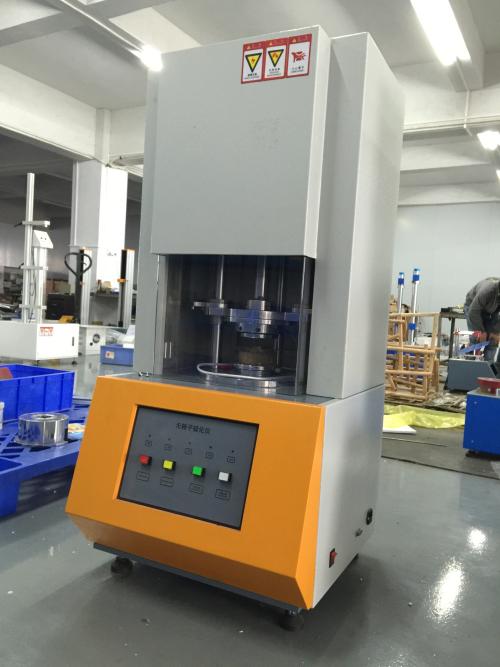

无转子硫化仪作为橡胶硫化特性检测的核心设备，其测试精度直接影响橡胶配方优化、生产工艺调整的可靠性。在长期使用中，扭矩漂移和温度不稳是最易出现的两类故障，不仅会导致测试数据失真，还可能延误生产进度。以下从故障原因、排查步骤到解决技巧进行详细说明：

一、扭矩漂移：从机械结构到传感器的系统排查

扭矩漂移表现为测试过程中扭矩值无规律波动、基线漂移或零点偏移，核心原因集中在机械传动、传感器精度和环境干扰三个方面。

1. 机械结构异常：摩擦阻力变化导致的漂移

• 可能原因：

• 上、下模腔平行度偏差，导致试样受压不均，产生额外摩擦扭矩；

• 主轴轴承磨损或润滑不足，转动时阻力不稳定；

• 密封件老化（如 O 型圈硬化），与主轴摩擦增大并随温度变化。

• 排查步骤：

① 停机状态下手动转动主轴，感受是否有卡顿、异响或阻力突变；

② 用千分表检测模腔平行度，标准应≤0.03mm；

③ 检查密封件是否有裂纹、变形，或附着橡胶残渣。

• 解决技巧：

• 定期（建议每 300 次测试）对主轴轴承加注高温润滑脂（如锂基润滑脂），减少机械磨损；

• 若平行度超差，通过设备底部调节螺栓校准，必要时更换磨损的模腔；

• 更换耐温型氟橡胶密封件，避免因温度升高导致的硬化老化。

•

•

2. 传感器与电路干扰：信号采集偏差

• 可能原因：

• 扭矩传感器零点漂移（长期使用后校准参数失准）；

• 传感器线缆接触不良或屏蔽层破损，引入电磁干扰；

• 设备接地不良，受车间电网波动影响。

• 排查步骤：

① 执行 “零点校准" 程序，观察校准后零点是否稳定（正常应≤±0.05N・m）；

② 检查传感器线缆接头是否松动，外皮是否有破损；

③ 用万用表检测设备接地电阻，应≤4Ω。

• 解决技巧：

• 每次开机前进行零点校准，每月进行一次满量程校准（使用标准砝码验证）；

• 更换破损的屏蔽线缆，将线缆远离动力线（如电机电源线），减少电磁干扰；

• 单独为设备配置接地桩，避免与其他大功率设备共用接地。

3. 环境与操作因素：外部干扰的隐性影响

• 可能原因：

• 实验室温度波动大（如空调直吹设备），导致传感器温漂；

• 试样准备不规范（如毛边未修剪、厚度不均），测试中产生异常应力；

• 模腔清洁，残留橡胶硫化物硬化后影响扭矩传递。

• 解决技巧：

• 设备放置区域温度控制在 23±2℃，避免阳光直射或气流直吹；

• 试样裁切后用砂纸打磨毛边，确保厚度偏差≤0.02mm；

• 每次测试后用铜刷清理模腔，顽固残留可用专用除胶剂（如四氯化碳）擦拭。

二、温度不稳：从加热系统到控温逻辑的精准调控

温度不稳表现为设定温度与实际温度偏差大、升温速率异常或恒温阶段波动超差（标准要求≤±1℃），根源在于加热模块、控温电路或热传递环节的异常。

1. 加热系统故障：热源输出不稳定

• 可能原因：

• 加热管老化（如电阻丝局部短路），导致发热功率下降；

• 加热管接线端子松动，接触电阻过大，产生间歇性加热；

• 温度传感器（如热电偶）位置偏移，未能真实反映模腔温度。

• 排查步骤：

① 用红外测温仪检测模腔表面温度，与设备显示值对比，偏差应≤1℃；

② 检查加热管接线端子是否氧化、松动，用万用表测量加热管电阻值（应与标称值一致）；

③ 确认热电偶插入深度（建议深入模腔 5~8mm），是否与模腔壁紧密接触。

• 解决技巧：

• 更换老化加热管时，选择同功率、同规格的镍铬合金加热管（如 220V 500W）；

• 接线端子用细砂纸打磨除锈，涂抹导电膏后拧紧，避免虚接；

• 重新固定热电偶位置，确保其测量端与模腔直接接触，减少热滞后。

2. 控温电路异常：PID 参数与执行元件故障

• 可能原因：

• PID 控温参数失配（如比例带过大导致超调，积分时间过长导致响应慢）；

• 固态继电器（SSR）老化，输出信号不稳定，导致加热管通断异常；

• 温控仪表内部元件损坏（如电容鼓包），影响信号处理。

• 排查步骤：

① 观察升温曲线，若超调量＞3℃或恒温波动＞2℃，需重新校准 PID 参数；

② 用示波器检测固态继电器输出波形，正常应呈稳定的矩形波，无杂波；

③ 打开温控仪表，检查内部电容、电阻是否有物理损坏。

• 解决技巧：

• 通过设备 “自整定" 功能重新优化 PID 参数（如设定目标温度 180℃，启动自整定）；

• 更换同型号固态继电器（建议选择带过零触发功能的 SSR，减少干扰）；

• 定期（每年）送检温控仪表，确保其计量精度符合要求。

3. 热传递与环境影响：热量流失或干扰

• 可能原因：

• 模腔保温层破损（如石棉垫老化），导致热量散失过快；

• 测试环境风速大（如风扇直吹），加速模腔散热；

• 连续测试间隔短，模腔未充分冷却，导致起始温度偏高。

• 解决技巧：

• 更换破损的保温层，必要时在模腔外侧包裹耐高温隔热棉（如陶瓷纤维棉）；

• 设备周围 1 米内避免放置风扇、通风口等强气流源；

• 连续测试时，设置 “冷却等待" 程序（如模腔温度降至 50℃以下再启动下一次测试）。

三、预防性维护：减少故障的核心策略

1. 定期校准：每半年请第三方计量机构对扭矩传感器（精度等级 0.5 级）和温度控制系统进行校准，出具校准证书；

2. 规范操作：制定 SOP（标准作业程序），明确试样准备、模腔清洁、参数设置的操作细节，避免人为失误；

3. 备件储备：备用加热管、热电偶、固态继电器等易损件，缩短故障停机时间。

通过以上针对性排查和解决技巧，可有效解决无转子硫化仪的扭矩漂移与温度不稳问题，确保测试数据的准确性和设备的长期稳定运行，为橡胶硫化工艺优化提供可靠依据。
