标准插拔力试验机测力范围是多少？

更新时间：2026-06-16

浏览次数：27

返回列表

市面上常规全自动插拔力寿命试验机根据测试对象大小、连接器负载轻重划分出多款标准测力传感器量程，不同量程对应不同类型接插件检测，每一款量程都有明确适用场景，整机力值测量精度统一达到高精度等级，能够精准捕捉插入力、保持力、拔出力、瞬间峰值阻力等全部力学数据。

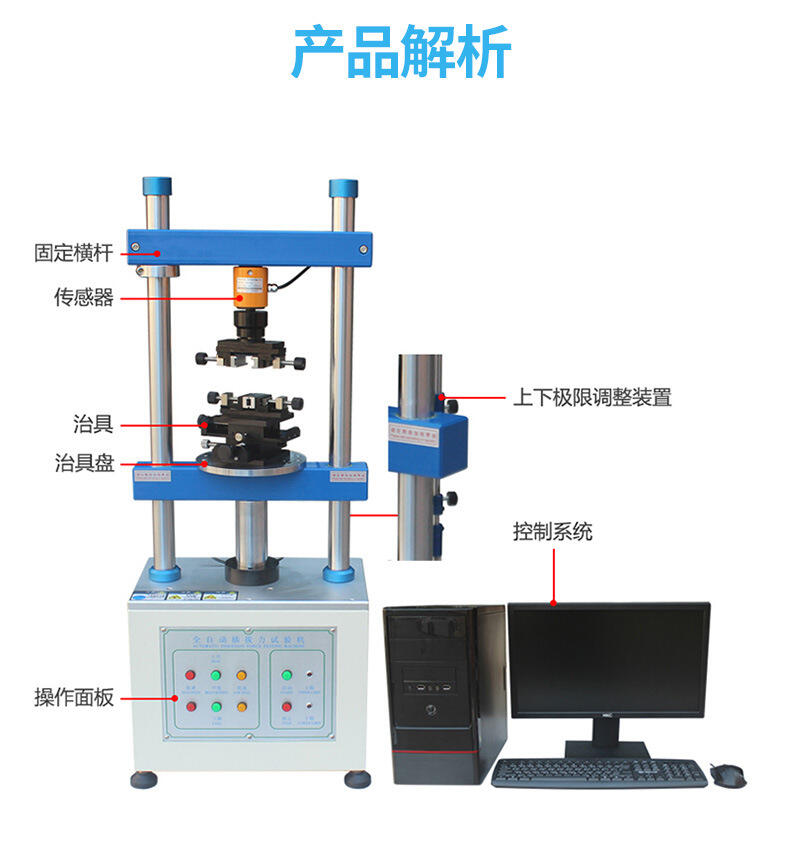

全自动插拔力测试仪的冲突文件 2022-01-22 12-07-02-241.jpg

首先是微型小量程标准机型，规格为 0–50N 测力范围，也是消费电子行业使用最多的基础量程。该量程专门适配小型精密连接器，比如手机 Type-C 接口、Micro USB、耳机音频插孔、微型 FPC 排线端子、手表充电触点、小型电池弹片等轻薄小件接插件。这类产品插拔阻力偏小，最大插拔力通常不会超过 30N，选用 0–50N 传感器可以保证全程测量分辨率更高，细微的力值变化都能清晰捕捉，避免大量程传感器测试小接口出现数据模糊、误差偏大的问题，适合数码配件、精密电子实验室做新品研发检测与出厂抽检。

其次是通用中量程标准款，测力区间 0–100N、采购量最大的主流规格，绝大多数常规连接器都可以使用该量程测试。像电脑 USB-A 接口、网络 RJ45 水晶头、各类板对板连接器、普通线束端子、家电小型接插件、摄像头模组接口都适配这个测力范围。日常这类连接器插拔峰值大多集中在 40N 至 80N 之间，0–100N 量程留有充足余量，既不会因为量程过大丢失细微力值变化，也不会因量程偏小出现过载报警，兼顾精度与通用性，工厂产线批量检测、第三方检测机构大多优先选用这款标准机型。

然后是中大负荷标准量程 0–200N，针对阻力偏大、端子接触片较多的多 pin 位连接器。比如多芯线束组合接头、工控设备信号连接器、电动车普通低压线束接头、大尺寸板端接插件，这类接插件触点数量多，摩擦叠加后拔出峰值力常会突破 100N，使用 0–200N 测力范围可以完整记录全程力值曲线，测试循环寿命上千次也不会触发传感器过载保护，适合工控、小型新能源配件行业常态化检测。


还有重载标准测力量程 0–500N，专门应对大规格、高阻力连接器，主要用于新能源低压线束、汽车整车线束接头、工业重载信号插件、储能小型对接端子。这类接头带有多重卡扣、密封胶圈，插拔过程中需要克服胶圈摩擦力与锁扣卡紧力，峰值拔出力普遍在 200N 到 400N 区间，0–500N 量程预留安全负载区间，长时间往复插拔寿命测试不会损伤传感器，满足汽车零部件、储能配件可靠性检测标准要求。

除以上常规标准量程外，还有两种特殊选配量程作为补充，微量程 0–20N 用于超微型精密弹片、纳米小型连接器、导电触点测试；超大负荷 0–1000N 属于定制重载机型，仅用于高压大电流连接器、大功率储能对接插头、重型工业接插件，不属于通用标准机型，一般需要单独定制配置。

需要额外说明的是，试验机标称测力范围为传感器满量程区间，实际测试时建议样品最大插拔力控制在量程 20%–80% 区间内，此时设备测量精度、数据稳定性最佳。如果样品峰值力接近满量程上限，长期寿命循环测试容易造成传感器疲劳，影响数据准确度；若样品阻力远低于量程下限，细微力值波动会无法精准识别，出现曲线平滑无变化的情况。采购选型时需要根据自家连接器实测阻力选择匹配测力范围，才能保证插拔力数值、寿命衰减曲线真实可靠，满足行业检测标准与产品品质判定需求。
