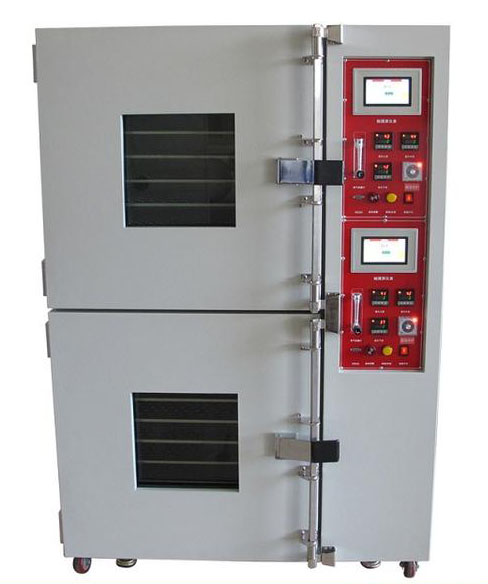

真空充氮烤箱

豪恩真空充氮烤箱是一款集成真空除氧、氮气保护与精密控温于一体的工业高温处理设备，核心是为易氧化材料提供无氧、干燥、洁净的恒温环境，解决高温烘烤中的氧化、变色、起泡、脆化等问题，广泛用于电子、新能源、金属、光电等精密制造领域。

一、核心工作原理

1. 真空抽取：内置 / 外置真空泵快速将箱内抽至高真空（0～-100kPa，极限≤265Pa），排尽氧气、水汽与残留空气。

2. 氮气置换：充入99.99%~99.999% 高纯氮气，将氧含量降至 **≤100ppm（可选≤10ppm）**，形成惰性保护氛围。

3. 加热循环：翅片式加热管 + 强制热风循环（水平 / 垂直送风），配合PID+SSR 智能控温，实现 **±1℃** 级温度均匀性。

4. 动态平衡：微正压持续充氮 + 自动排气，防止外界空气渗入，同时排出湿气与溶剂废气。

二、结构与规格参数

1. 箱体结构

• 内箱材质：SUS304/316 镜面不锈钢，满焊工艺，耐酸碱、易清洁、无粉尘污染。

• 外箱材质：SECC 钢板 + 高级烤漆，坚固防锈。

• 密封系统：多层耐高温氟橡胶 / 纤维密封条，真空保压强、氮气泄漏率极低。

• 门体：单 / 双开门，配钢化玻璃视窗（可选）+ 安全联锁，加厚保温层。

• 结构形式：一体式（内置真空泵）、分体式（外置真空泵）。

• 脚轮：万向带刹车，移动定位便捷。

2. 核心技术参数（豪恩标准系列）

• 温度范围：RT+10℃～200℃/250℃/300℃（定制可达 500℃）

• 控温精度：±0.5℃；温度均匀度：±1℃～±2℃

• 真空度：0～-100kPa（可选高真空≤1Pa）

• 氮气纯度：≥99.99%（用户自备）

• 氮气压力：3～4Kg/cm²；流量：10～100L/min（精密可调）

• 内箱尺寸：30×30×30cm～100×100×100cm（可非标定制）

• 电源：AC220V 50Hz / AC380V 50Hz；功率：3.5KW～20KW

• 控制方式：按键面板 / PLC 触摸屏，可程式设定（多段升温 / 保温 / 降温）

三、核心功能与优势

1. 防氧化

• 真空 + 充氮双重无氧环境，杜绝氧化、发黑、泛黄、焊盘腐蚀、金属脆化、树脂碳化等缺陷。

• 适用于裸芯片、金线 / 铜线、银胶、LED 荧光粉、锂电池材料等敏感材质。

2. 高效除水脱泡

• 真空低压环境加速水分 / 溶剂挥发，干燥效率比普通烘箱高 30%～50%。

• 适用于 PCB、陶瓷基板、芯片除潮，固晶胶 / 银胶固化脱泡，避免爆板、分层、气孔。

3. 精准温控与节能

• PID+SSR 无触点控制，温度波动≤±0.5℃，温场均匀。

• 加厚高密度保温层 + 热风循环，升温快、热损耗小、节能 30%+。

4. 安全与智能

• 多重保护：超温断电、过流保护、真空压力保护、氮气异常报警、防爆排气阀。

• 实时监控：温度、真空度、氮气流量、氧浓度（可选），数据可记录导出。

5. 洁净环保

• 全不锈钢内腔 + 密封设计，无粉尘、无二次污染，满足 Class 100 级洁净室要求。

四、主要应用领域

1. 电子半导体：芯片 / 晶圆烘烤、IC 封装固化、PCB/PCB 板除湿除应力、SMT 湿敏元件（MSL）复烤、LED / 光电元件防氧化处理。

2. 新能源电池：锂电池正 / 负极材料煅烧、电芯 / 极片真空干燥、隔膜除水、电池极耳防氧化退火。

3. 金属与精密加工：钛合金 / 铜 / 铝等有色金属热处理、粉末冶金烧结、金属零件防氧化回火、贵金属退火。

4. 光电与陶瓷：陶瓷基板 / 元件烧结、石英晶体干燥、光学镜片镀膜前处理。

5. 其他：医药中间体干燥、精密传感器除潮、复合材料固化、科研实验无氧高温处理。

五、标准使用步骤

1. 准备：放入物料→关门→检查密封→连接氮气源与真空泵。

2. 抽真空：启动真空泵，抽至设定真空度后关闭抽气阀。

3. 充氮气：打开氮气阀，充入氮气至微正压（0.02～0.05MPa），可反复置换 2～3 次提升纯度。

4. 加热运行：设定温度 / 时间→启动加热→热风循环恒温处理。

5. 结束冷却：到达时间后停止加热，自然冷却至 60℃以下。

6. 出料：缓慢放气→开门→取出物料。

六、保养与维护

1. 日常：每次使用后清洁内箱、门封条，无杂物残留。

2. 每周：检查真空泵油位，油液浑浊时更换；清洁氮气过滤器。

3. 每月：检查门封条密封性，破损及时更换；校验温度传感器精度。

4. 每季度：检查真空管路、氮气管路有无泄漏；清洁循环风扇与加热管表面灰尘。

5. 年度：整机电气安全检测，更换老化电气元件与密封件。

七、选型要点

• 温度需求：常规≤300℃；高温材料选 500℃定制型。

• 真空度：普通除水用 - 0.095MPa；精密芯片 / 金属用高真空≤10Pa。

• 氧含量：常规≤100ppm；芯片 / 贵金属选≤10ppm。

• 尺寸：按物料大小与产量选内箱尺寸，支持非标定制。

• 控制：基础用按键版；制程用 PLC 触摸屏 + 程式编程。
